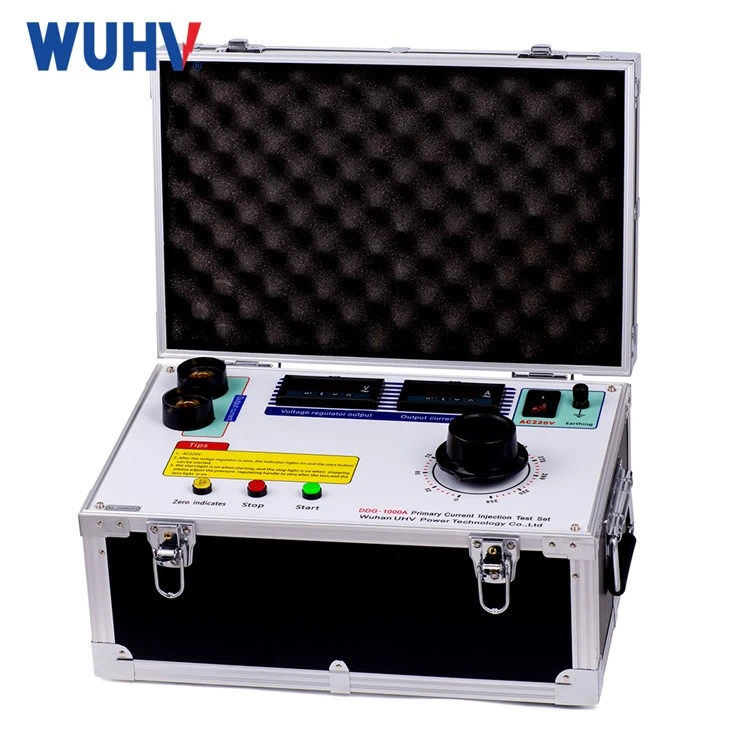

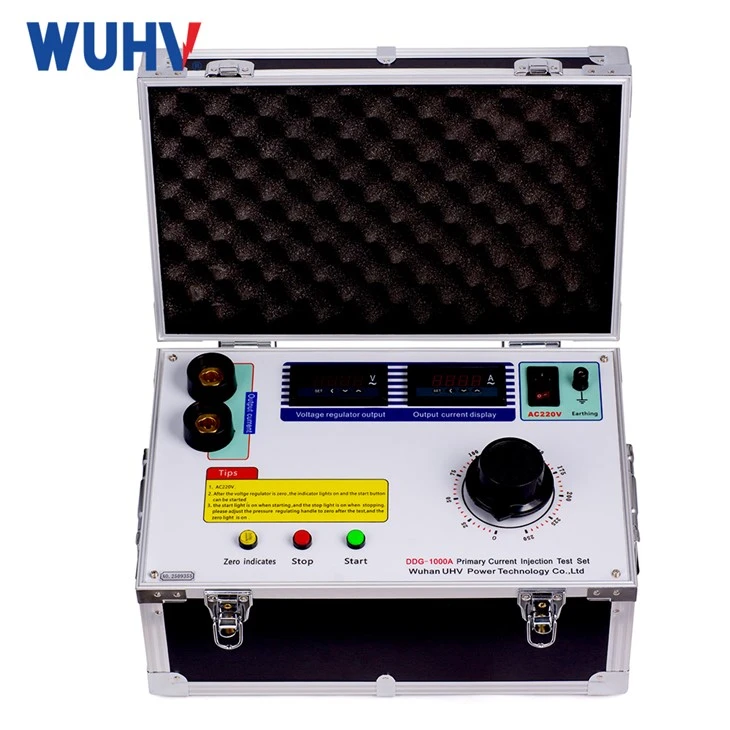

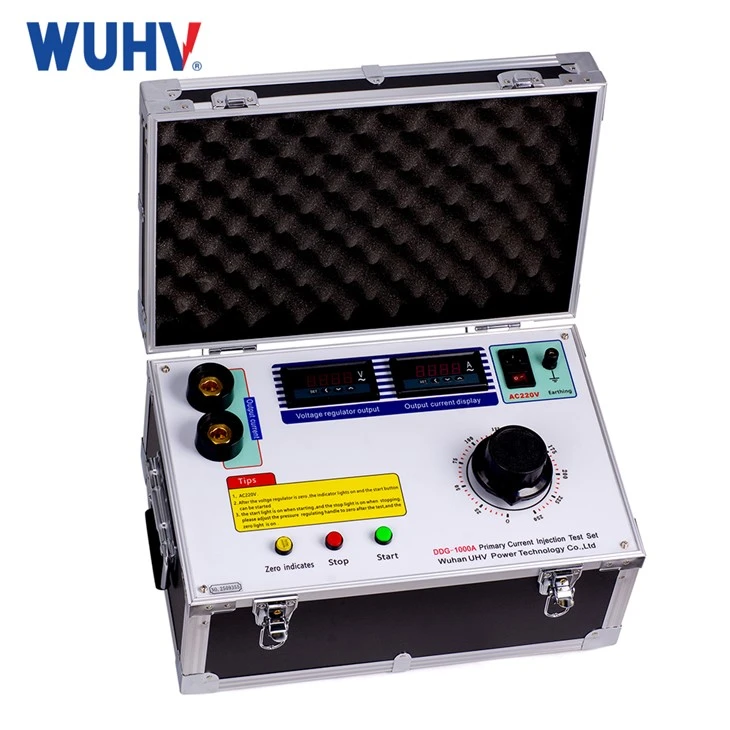

Prensipal aktyèl enjeksyon tèsteur

Prensipal aktyèl enjeksyon tèsteur se ekipman ki nesesè nan kote ki gen gwo kouran. Li se lajman ki itilize nan plant elektrik, estasyon distribisyon pouvwa, manifaktirè elektrik, enstiti rechèch ak lòt depatman. Ekipman an gen karaktè kout -tèm oswa sistèm tanzantan, ti gwosè, pwa limyè ak antretyen fasil ak sou sa.

1. Dèlko aktyèl segondè a gen de ammèt pou siveyans ranje gwosè.

2. Ototransfòmatè a ka ajiste lib.

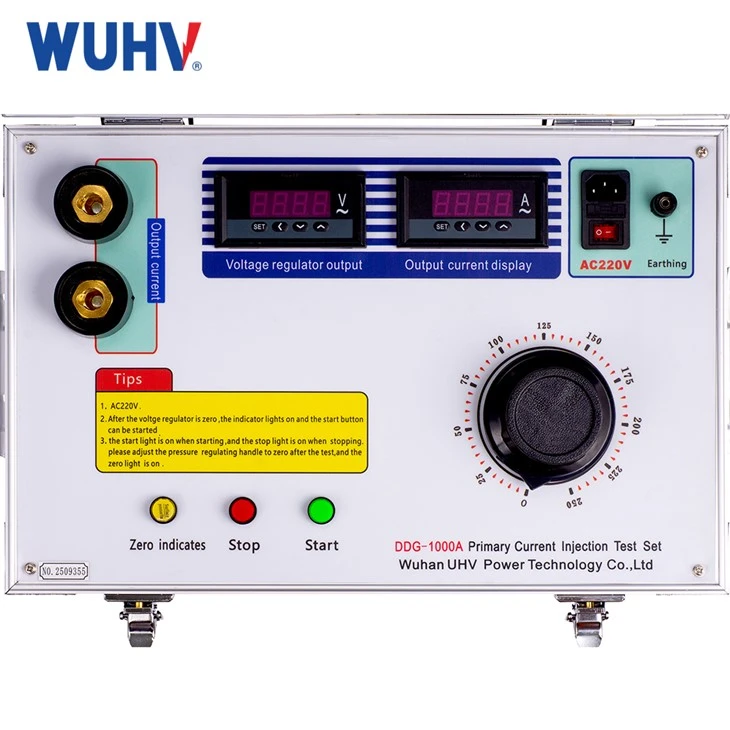

3. Limyè endikatè estati, kontwòl bouton, fasil pou opere.

4. Estrikti an jeneral separab fasil pou avanse pou pi.

1. Konekte anplifikatè aktyèl la ak pwodwi tès la selon kondisyon tès yo, epi asire w ke gen ekipman pou pouvwa. (Pou kalite fann, konekte "antre" sou panèl la ak pouvwa a, "pwodiksyon an" ak "antre" sou DDK, ak "enstriman an" ak "enstriman an" sou DDK.

2. Chwazi pozisyon aktyèl switch selon aktyèl bezwen an.

3. Limen pouvwa a, epi limyè vèt la ta dwe limen (si se pa sa, vire switch vòltaj la nan sens goch a zewo jiskaske limyè vèt la limen). Peze bouton demaraj la, limyè vèt la ta dwe etenn epi limyè wouj la limen. Vire switch vòltaj la nan direksyon goch jiskaske aktyèl la monte nan nivo ki nesesè.

4. Vire switch la Voltage nan sens goch a zewo, peze bouton Stop la, limyè wouj la koupe ak limyè vèt la limen. Tès la fini.

1.Verify relè pwoteksyon an: Asire ke relè a reponn avèk presizyon nan kondisyon fay.

2.Test aktyèl transfòmatè (CT): Simulation gwo aktyèl pou verifye pèfòmans CT.

3.Simule kondisyon fay: Jenere gwo kouran pou simulation senaryo fay reyèl nan lemonn-.

4.Calibration: Bay yon metòd serye pou kalibre ekipman pwoteksyon.

Amelyore fyab sistèm: Asire ke sistèm pwoteksyon an kòrèkteman aktive nan evènman aktyèl fay.

Preparasyon ak Enstalasyon

Konekte Injector Kouran Prensipal la ak aparèy anba tès la (pa egzanp, relè oswa transfòmatè aktyèl).

Mete nivo aktyèl la vle, dire tès la, ak mòd tès (pa egzanp, AC/DC aktyèl, etap piki, oswa aktyèl kontinyèl).

Piki aktyèl

Enjektè a jenere yon gwo kouran epi li enjekte li nan sistèm anba tès la.

Ekipman tès la (pa egzanp, rle) pral reponn lè yo aktive oswa dezaktive dapre paramèt li yo (tankou tan vwayaj ak papòt aktyèl la).

Siveyans ak Verifikasyon

Siveye repons aparèy pwoteksyon an oswa transfòmatè aktyèl la anba tès la.

Asire CT oswa relè a fonksyone jan yo espere lè yo sibi kouran tès la.

Anrejistreman done ak rapò

Rezilta tès yo anrejistre pou analiz ak rapò.

Done yo ede verifye si aparèy pwoteksyon an fonksyone kòrèkteman nan kondisyon fay.

Simile sitiyasyon fay pa enjekte kouran segondè kontwole nan sikui prensipal tankou rle oswa transfòmatè aktyèl. Kouran enjeksyon an repwodui surcharge, kous kout, oswa lòt kondisyon fay rankontre nan sistèm aktyèl yo. Dapre kondisyon tès yo, aparèy la ka jenere tou de kouran AC ak DC.

1. Pwoteksyon relè tès: Verifye si relè a reponn kòrèkteman nan kondisyon fay ak vwayaj selon espesifikasyon.
2. Tès aktyèl transfòmatè (CT): Simulation gwo kouran prensipal pou teste presizyon CT epi asire yo kòrèkteman redwi aktyèl relè pwoteksyon yo.
3. Kalibrasyon: Asire ke relè ak lòt sistèm pwoteksyon yo byen kalibre pou reponn kòrèkteman ak kouran fay.
4. Antretyen ak depanaj: Yo itilize pou fè dyagnostik ak kenbe sistèm pwoteksyon pou asire bon fonksyone yo.
5. Simulation fay: Simulation reyèl -fot mond lan (tankou sikui kout, surcharge) pou verifye pèfòmans sistèm pwoteksyon an.

1. Sekirite Terre & Izolasyon

Asire ke disjoncteurs, CT, ak sistèm pwoteksyon yo konplètman de-enèji ak izole. Atè tout ekipman yo byen.

2. Chwazi Correct Current Range

Chwazi yon tèsteur ki gen ase kouran pwodiksyon pou fè relè a oswa boure CT la. Evite twò chaje tèsteur a.

3. Evite Pwolonje pwodiksyon aktyèl segondè

Segondè aktyèl (pi wo pase 1000A) chofe câbles ak konpozan entèn yo. Swiv limit sik devwa (pa egzanp, 1-2 minit ON, answit fre).

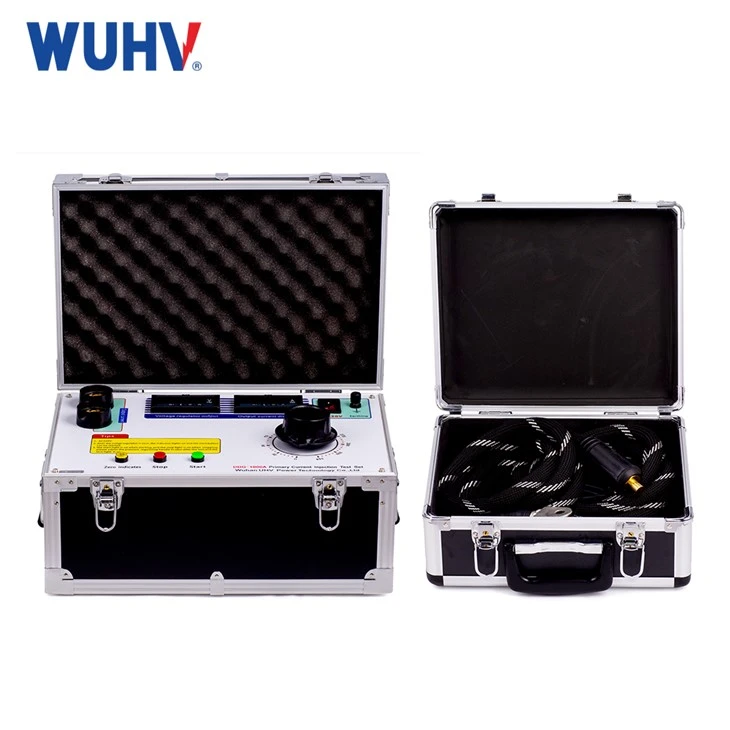

4. Sèvi ak Câbles Tès Adekwat

Sèvi ak kout, câbles epè (pa egzanp, 50-70mm² pa 1000A) ak koneksyon sere pou anpeche surchof ak vòltaj tonbe.

5. Anpeche kontak aksidan

Tèminal pèsistans yap ogmante jiska pote danjere -tansyon ki ba men kouran ekstrèmman wo. Kenbe pèsonèl ki pa otorize lwen.

6. Sekirize Tout Koneksyon

Koneksyon ki lach lakòz arcing, surchof, ak fo lekti. Sere tout kranpon ak boulon byen fèm.

7. Siveye vwayaj Breaker

Brekè a ap louvri lè tès aktyèl la depase anviwònman pwoteksyon an. Notifye pèsonèl ki tou pre yo anvan tès la.

8. Anrejistre Tanperati Anbyen

Rezistans kondiktè chanje ak tanperati (≈0.4% / degre pou kwiv). Lekti kòrèk nan tanperati referans estanda (20 degre oswa 75 degre).

9. Egzeyat Apre Tès

Kondansateur entèn oswa induktè ka estoke enèji rezidyèl. Tann "egzeyat konplè" anvan dekonekte fil yo.

10. Regilye Kalibrasyon & Antretyen

Kalite chak ane pou asire ammèt, revèy, ak presizyon pwodiksyon an. Enspekte câbles, tèminal, ak fanatik refwadisman regilyèman.

Wuhan UHV Power Technology Co., Ltd., sèvis apre-lavant nou an fèt pou ba ou yon lapè konplè. Nou bay enstalasyon pwofesyonèl, komisyonin, ak fòmasyon pratik-pou ede ekip ou a abitye ak ekipman an byen vit epi kòmanse sèvi ak li pi vit posib. Nou kanpe dèyè chak pwodwi ak yon -ane garanti ak antretyen pou tout lavi - pandan peryòd garanti a, nou repare echèk mekanik ak ranplase pati ki domaje gratis (eksepte faktè imen oswa fòs majeures). Menm apre garanti a ekspire, nou sèlman chaje frè rezonab pou reparasyon. Ou tou jwi tout lavi amelyorasyon lojisyèl gratis nenpòt lè ki disponib. Tan repons nou an se nan lespas 12 èdtan - lè ou rele pou reparasyon, enjenyè apre-lavant nou an ap bay yon solisyon klè oswa, si sa nesesè, fè aranjman pou rive nan sit ekipman ou a. Anplis de sa, nou fè vizit regilye chak ane epi nou ofri sipò teknik kontinyèl pa imel oswa mesaj nenpòt ki lè. Se konsa nou asire w pa janm rete poukont ou apre ou fin achte.

Lè w chwazi Wuhan UHV Power Technology Co., Ltd., ou chwazi yon patnè ki angaje nan vitès, bon jan kalite, ak fyab. Soti nan premye rechèch ou a, nou bay yon sitasyon pi ba nan yon èdtan ak yon solisyon teknik konplè nan lespas 24 èdtan. Yon démonstration pwodwi toujou disponib pou pwouve kapasite nou anvan ou komèt. Yon fwa ou pase yon lòd, nou respekte kontra a estrikteman, kenbe w okouran sou pwogrè pwodiksyon an, epi garanti sou -tan livrezon. Avèk ekspòtasyon nan prèske 100 peyi - ki gen ladan Malezi, Endonezi, Arabi Saoudit, UAE, Etazini, Ostrali, Ajantin, ak Brezil - eksperyans entènasyonal nou an se pwofon ak pwouve. Enstalasyon pwodiksyon pwòp, modèn nou yo ak anviwònman biwo ki byen òganize-reflet pwofesyonalis nou pote nan chak pwojè. Dèyè chak pwodwi kanpe yon ekip R&D ak QC devwe ki fè tès akseptasyon faktori solid anvan chajman. Apre acha w la, nou reponn nenpòt demann nan sis èdtan, nou ofri yon garanti konplè 12-mwa, nou bay sipò fòmasyon lòt bò dlo, epi planifye vizit regilye yo. Nou ofri tou si ou vle pwolonje garanti, sèvis lokasyon, personnalisation, ak kalibrasyon otorize. Tout bagay sa yo delivre a pri konpetitif - paske nou kwè ekipman tès bon jan kalite pa ta dwe janm soti nan rive.
